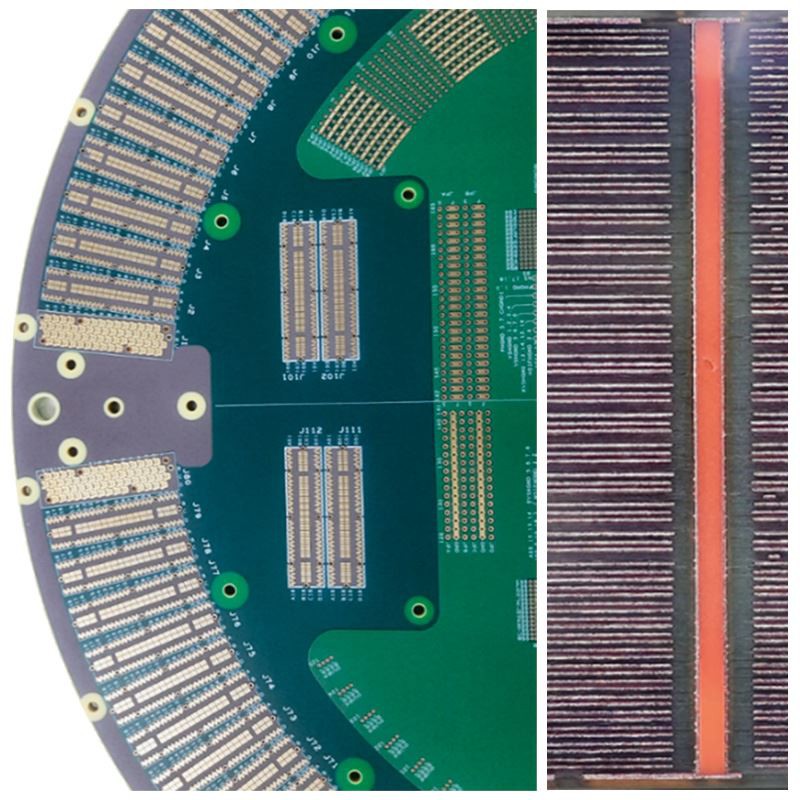

100層 ATE測試儀 PCB板
100層 ATE測試儀 PCB板是一款超高層、高精度的專用測試電路板,專為自動化測試設備(ATE, Automatic Test Equipment)量身打造。該產品用于半導體封測環節,對集成電路進行功能性與性能測試,確保芯片質量穩定可靠。憑借極高的層數和復雜的互聯結構,該P(yáng)CB具備出色的信號完整性、層間可靠性與機械穩定性,滿足高端芯片測試對高密度布線與高速信號傳輸?shù)膰?yán)苛要求。 適用于高端SoC、存儲器、AI芯片等領域,是實現大規模自動化測試的理想選擇。我們支持定制結構、材料與電氣性能,以滿足不同客戶的專業需求。
描述
推出 100 層 ATE 測試儀 PCB 板 —— 引領超高密度測試技術的革新之作
作為中國領先的高層數、高精度電路板制造專家,四會富仕隆重推出新一代超高層產品 —— 100層 ATE(Automatic Test Equipment)測試儀 PCB 板。該產品專為應對先進芯片測試的極限挑戰而設計,全面滿足國際市場對超高性能、超高可靠性測試平臺的嚴苛要求。
產品亮點:
技術突破,穩定可靠
融合多項前沿制造技術,我們的100層ATE測試PCB板實現了更復雜的層間互聯、更精確的信號完整性控制,并優化了熱管理與機械穩定性,確保在長時間連續運行中依舊保持極佳性能。
嚴苛品控,卓越品質
生產過程采用行業領先的AOI、X-Ray、飛針及高溫高濕等全流程檢驗手段。每塊電路板都必須通過嚴苛的電性、層間可靠性與抗CAF測試,確保其在大規模測試環境中長時間運行無故障。
成本控制,價值領先
通過高度自動化的生產線與成熟的材料供應鏈整合,我們能夠在滿足極高技術規格的前提下,為客戶提供具備競爭優勢的整體解決方案,顯著降低客戶測試系統總擁有成本(TCO)。
多維定制,靈活交付
我們支持多種堆疊結構、板材體系(如高Tg、低介電材料)、盲埋孔設計及精確阻抗控制,為高頻、高速SoC、GPU、存儲器等不同類型芯片的測試場景量身打造專屬PCB方案。
國際服務,高效響應
四會富仕設有專業的國際客戶服務團隊,可提供從方案評估、樣品驗證、批量交付到技術支持的全流程服務,確保客戶全球項目的高效落地與快速部署。
產品應用背景
ATE(自動化測試設備)作為芯片測試環節的核心,其測試板必須具備極高的電氣精度、層間互聯能力和結構穩定性。隨著集成電路不斷朝更高速、更復雜方向發展,測試板的層數不斷提升,100層ATE測試PCB板應運而生,成為先進封裝、高頻器件和大規模芯片批量測試的重要載體。
制造挑戰與技術難點
- 制造100層PCB板是PCB行業的“珠穆朗瑪峰”,關鍵技術難點包括但不限于:
- 多芯板與PP高密度疊壓,容易造成層間氣泡、滑移或分層;
- 膨脹系數不均,尺寸與定位控制極為困難;
- 極薄層間絕緣層降低可靠性,易導致層間擊穿;
- 材料多樣化,鉆孔一致性差,孔內膠渣去除難度大;
- 孔密度極高,鉆針壽命短、斷刀率提升;
- 多網絡盲埋孔邊距極小,極易誘發CAF(Conductive Anodic Filament)現象。
- 盡管制造難度空前,但四會富仕通過多年技術積累與工藝迭代,已實現100層PCB板的試產突破與穩定交付能力,為全球客戶提供強有力的技術保障。
技術能力:
項目 |
2025年 |
2026年 |
項目 |
2025年 |
2026年 |
最大板厚 |
6.5mm |
6.5mm |
最小內層孔線距 |
0.2mm |
0.18mm |
最小板厚 |
0.15mm |
0.10mm |
層間偏移 |
0.05mm |
0.035mm |
最小內層厚 |
0.040mm |
0.035mm |
圖形/阻焊精度 |
+/-0.05mm |
+/-0.035mm |
最大銅厚 |
17 OZ |
20 OZ |
阻抗控制精度 |
+/-5% |
+/-5% |
最小銅厚 |
1/4 OZ |
1/4 OZ |
加工尺寸 |
1240*720 mm |
1240*720 mm |
最高層數 |
90L |
100L |
產品尺寸 |
1210*690 mm |
1210*690 mm |
最小機械加工孔 |
0.15mm |
0.10mm |
孔間距離 |
0.30 mm |
0.25 mm |
鉆徑公差 |
+/-0.02mm |
+/-0.02mm |
板翹曲 |
0.5% |
0.35% |
孔位置公差 |
+/-0.05mm |
+/-0.05mm |
HDI激光鉆孔板 |
||
板厚/孔徑比 |
25 : 1 |
30:1 |
最小孔徑 |
0.075mm |
0.05mm |
線寬/線距(內層) |
0.035/0.035 mm |
0.025/0.025 mm |
最大深度 |
0.12mm |
0.15mm |
線寬/線距(外層) |
0.035/0.035 mm |
0.025/0.025 mm |
最小深度 |
0.05mm |
0.03mm |
線路寬度公差 |
+/-0.01mm |
+/-0.01mm |
層結構 |
5+N+5 |
任意層互聯 |
最小焊盤(內層) |
Drill+0.15mm |
Drill+0.12mm |
鉆孔焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
最小焊盤(外層) |
Drill+0.15mm |
Drill+0.12mm |
鉆孔底層焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
