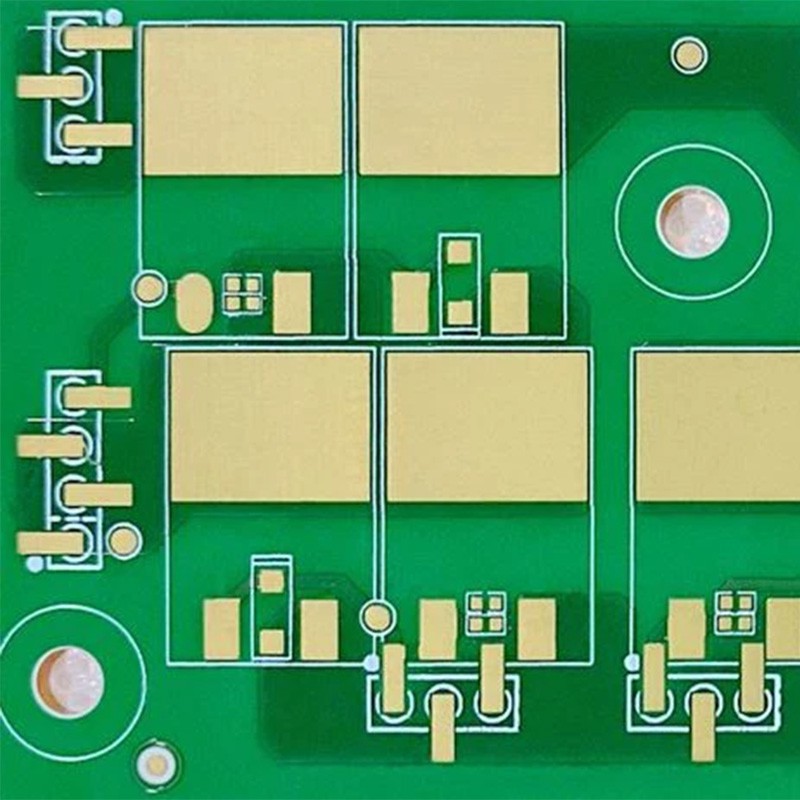

導熱銅基板
導熱銅基板是一種以銅為金屬基底、具備優異熱傳導性能的高性能散熱型電路板，主要用于高功率、高熱密度電子應用場景。
該類板材結構通常由電路銅層 – 高導熱絕緣層 – 銅基層構成，其熱導率遠高于鋁基板與FR-4材料。廣泛應用于大功率LED、功率模塊、激光驅動、電動汽車控制、電源設備等對熱管理要求極高的行業。
描述
產品特點：
- 超強導熱性能：熱導率高達200 W/m·K（銅基層），絕緣層導熱系數可達2–6 W/m·K，有效降低熱阻，提高器件壽命
- 優異機械強度：銅基層剛性強，抗沖擊性與結構穩定性優于鋁基板
- 承載大電流能力：電路層可采用2oz~20oz厚銅，滿足大電流供電需求
- 極端環境適應性強：耐高溫、耐潮濕、耐化學腐蝕，適合高負載連續運行場合
- 適合精準熱設計：可結合金屬凸臺、沉銅、銅柱塞結構提升局部散熱效率
典型應用領域：
- 大功率LED照明系統（路燈、工礦燈、車燈）
- 電動汽車功率模塊與控制器
- 工業級電源模塊與逆變器
- 激光驅動、雷達系統、射頻設備
- 高頻大電流電子系統（如通信基站、儲能系統）
技術參數（可定制）：
| 項目 | 參數范圍 |
|---|---|
| 銅箔厚度 | 2oz – 20oz（可定制） |
| 銅基層厚度 | 1.0 – 5.0mm（常規） |
| 絕緣層導熱系數 | 2.0 – 6.0 W/m·K |
| 絕緣層厚度 | 50μm / 75μm / 100μm 等 |
| 表面處理 | 噴錫、沉金、OSP、鎳鈀金等 |
| 耐壓性能 | ≥ 3kV（絕緣強度） |
| 板面顏色 | 白色、黑色、藍色、自然銅色、可定制 |
技術能力：
|
項目 |
2025年 |
2026年 |
項目 |
2025年 |
2026年 |
|
最大板厚 |
6.5mm |
6.5mm |
最小內層孔線距 |
0.2mm |
0.18mm |
|
最小板厚 |
0.15mm |
0.10mm |
層間偏移 |
0.05mm |
0.035mm |
|
最小內層厚 |
0.040mm |
0.035mm |
圖形/阻焊精度 |
+/-0.05mm |
+/-0.035mm |
|
最大銅厚 |
17 OZ |
20 OZ |
阻抗控制精度 |
+/-5% |
+/-5% |
|
最小銅厚 |
1/4 OZ |
1/4 OZ |
加工尺寸 |
1240*720 mm |
1240*720 mm |
|
最高層數 |
90L |
100L |
產品尺寸 |
1210*690 mm |
1210*690 mm |
|
最小機械加工孔 |
0.15mm |
0.10mm |
孔間距離 |
0.30 mm |
0.25 mm |
|
鉆徑公差 |
+/-0.02mm |
+/-0.02mm |
板翹曲 |
0.5% |
0.35% |
|
孔位置公差 |
+/-0.05mm |
+/-0.05mm |
HDI激光鉆孔板 |
||
|
板厚/孔徑比 |
25 : 1 |
30：1 |
最小孔徑 |
0.075mm |
0.05mm |
|
線寬/線距（內層） |
0.035/0.035 mm |
0.025/0.025 mm |
最大深度 |
0.12mm |
0.15mm |
|
線寬/線距（外層） |
0.035/0.035 mm |
0.025/0.025 mm |
最小深度 |
0.05mm |
0.03mm |
|
線路寬度公差 |
+/-0.01mm |
+/-0.01mm |
層結構 |
5+N+5 |
任意層互聯 |
|
最小焊盤（內層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
|
最小焊盤（外層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔底層焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
為什么選擇我們？
- 我們的金屬芯板產品設計用途廣泛，適應性強，可滿足各種工業應用的需求。
- 產品經過嚴格檢驗，符合相關規范和法規，確保優良的品質和可靠性。
- 我們致力于通過我們的金屬芯板產品提供卓越的客戶服務和支持。
- 我們的每一塊單面銅基板PCB板都是由我們精心設計的， 它不僅看起來大方，而且使用起來也很耐用.
- 我們致力于成為業內最好的金屬芯板產品供應商和制造商。
- 公司將通過建設生產基地、實施品牌戰略、改進加工工藝、完善產品營銷體系等方式拓展市場。
- 我們的金屬芯板產品經過嚴格的測試和檢驗，以確保它們符合最高的質量標準。
- 公司通過不懈的努力、嚴格的質量管理、完善的售后服務、創新的生產理念，贏得了行業的認可。本著“創品牌、優質服務、創新技術、恪守誠信”的生產和銷售理念，竭誠歡迎新老客戶光臨惠顧。
- 我們生產易于使用和維護的金屬芯板產品。
- 我們始終以具有競爭力的價格為您提供最好的產品。
