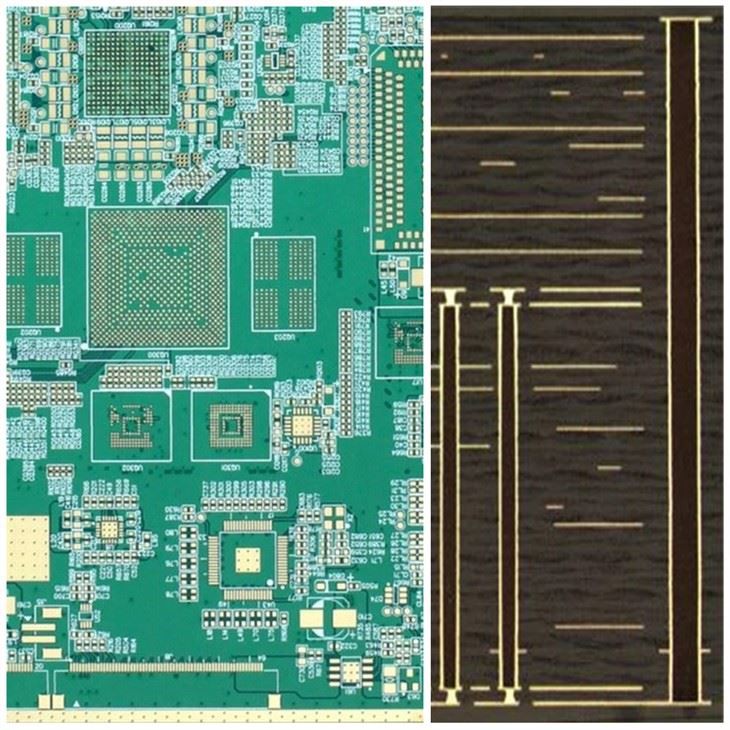

帶盲孔板的多層PCB
盲孔是連接表層和內層的通孔，不穿透整個板。多層電路板，顧名思義，是一種具有兩層以上的電路板，可以稱為多層。多層盲孔電路板是指基板上有兩層以上盲孔的電路板。盲孔位于印刷電路板的頂面和底面，具有一定的深度，用于連接下面的表面線和內部線。
在PCB生產過程中，盲孔制作是HDI生產的關鍵技術，主要集中在激光鉆孔上。在激光鉆孔過程中，控制孔徑非常重要。影響盲孔直徑的主要因素有波長、激光類型和直徑、聚焦距離等。光束直徑是控制孔徑的關鍵。
描述
盲孔是連接表層和內層的通孔，不穿透整個板。多層電路板，顧名思義，是一種具有兩層以上的電路板，可以稱為多層。多層盲孔電路板是指基板上有兩層以上盲孔的電路板。盲孔位于印刷電路板的頂面和底面，具有一定的深度，用于連接下面的表面線和內部線。
在PCB生產過程中，盲孔制作是HDI生產的關鍵技術，主要集中在激光鉆孔上。在激光鉆孔過程中，控制孔徑非常重要。影響盲孔直徑的主要因素有波長、激光類型和直徑、聚焦距離等。光束直徑是控制孔徑的關鍵。
 |

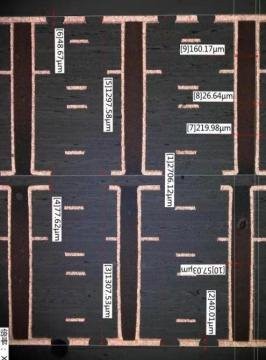

種類：帶盲孔板的多層PCB 層數：20 板厚：2.7mm 特點：盲孔0.2mm |
技術能力：
|
項目 |
2025年 |
2026年 |
項目 |
2025年 |
2026年 |
|
最大板厚 |
6.5mm |
6.5mm |
最小內層孔線距 |
0.2mm |
0.18mm |
|
最小板厚 |
0.15mm |
0.10mm |
層間偏移 |
0.05mm |
0.035mm |
|
最小內層厚 |
0.040mm |
0.035mm |
圖形/阻焊精度 |
+/-0.05mm |
+/-0.035mm |
|
最大銅厚 |
17 OZ |
20 OZ |
阻抗控制精度 |
+/-5% |
+/-5% |
|
最小銅厚 |
1/4 OZ |
1/4 OZ |
加工尺寸 |
1240*720 mm |
1240*720 mm |
|
最高層數 |
90L |
100L |
產品尺寸 |
1210*690 mm |
1210*690 mm |
|
最小機械加工孔 |
0.15mm |
0.10mm |
孔間距離 |
0.30 mm |
0.25 mm |
|
鉆徑公差 |
+/-0.02mm |
+/-0.02mm |
板翹曲 |
0.5% |
0.35% |
|
孔位置公差 |
+/-0.05mm |
+/-0.05mm |
HDI激光鉆孔板 |
||
|
板厚/孔徑比 |
25 : 1 |
30：1 |
最小孔徑 |
0.075mm |
0.05mm |
|
線寬/線距（內層） |
0.035/0.035 mm |
0.025/0.025 mm |
最大深度 |
0.12mm |
0.15mm |
|
線寬/線距（外層） |
0.035/0.035 mm |
0.025/0.025 mm |
最小深度 |
0.05mm |
0.03mm |
|
線路寬度公差 |
+/-0.01mm |
+/-0.01mm |
層結構 |
5+N+5 |
任意層互聯 |
|
最小焊盤（內層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
|
最小焊盤（外層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔底層焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
為什么選擇我們？
- 我們的金屬芯板產品設計用途廣泛，適應性強，可滿足各種工業應用的需求。
- 產品經過嚴格檢驗，符合相關規范和法規，確保優良的品質和可靠性。
- 我們致力于通過我們的金屬芯板產品提供卓越的客戶服務和支持。
- 我們的每一塊單面銅基板PCB板都是由我們精心設計的， 它不僅看起來大方，而且使用起來也很耐用.
- 我們致力于成為業內最好的金屬芯板產品供應商和制造商。
- 公司將通過建設生產基地、實施品牌戰略、改進加工工藝、完善產品營銷體系等方式拓展市場。
- 我們的金屬芯板產品經過嚴格的測試和檢驗，以確保它們符合最高的質量標準。
- 公司通過不懈的努力、嚴格的質量管理、完善的售后服務、創新的生產理念，贏得了行業的認可。本著“創品牌、優質服務、創新技術、恪守誠信”的生產和銷售理念，竭誠歡迎新老客戶光臨惠顧。
- 我們生產易于使用和維護的金屬芯板產品。
- 我們始終以具有競爭力的價格為您提供最好的產品。
